孔板流量計的取壓方式
發布時間:2024-07-24 08:36:58

孔板流量計按取壓方式的不同主要有法蘭取壓、角接取壓和徑距取壓3種。

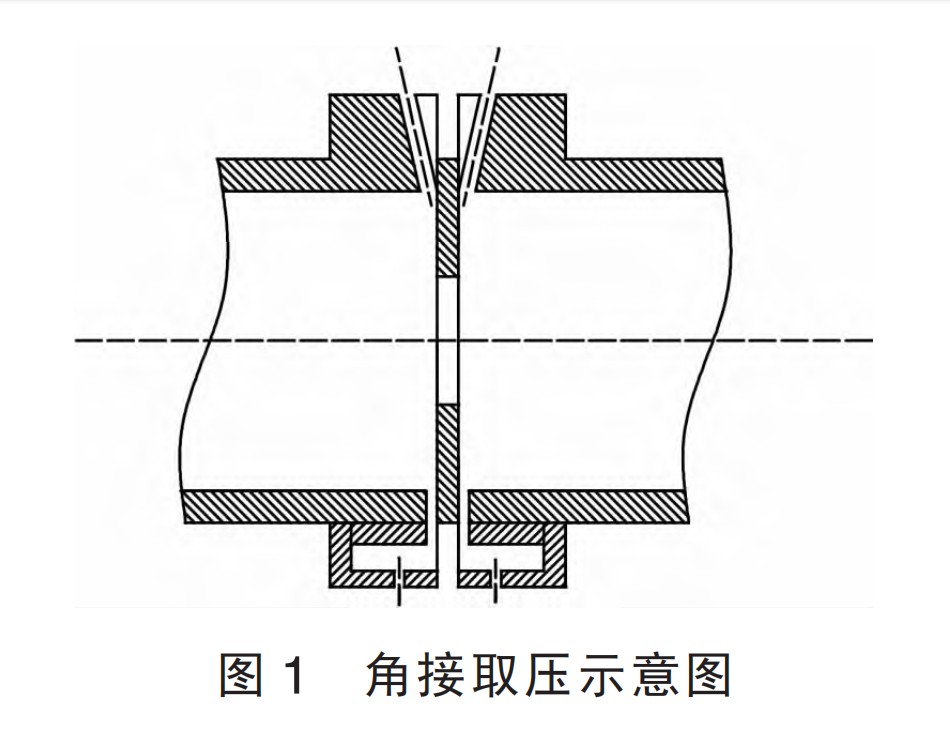

(1)角接取壓:角接取壓分為單獨鉆孔取壓口和環室取壓2種形式,取壓口可位于管道上、管道法蘭上或夾持環。取壓口軸線與孔板各相應端面之間的間距等于取壓口直徑之半或取壓口環隙寬度之半。取壓口出口邊緣與孔板端面平齊。角接取壓示意圖如圖1所示。

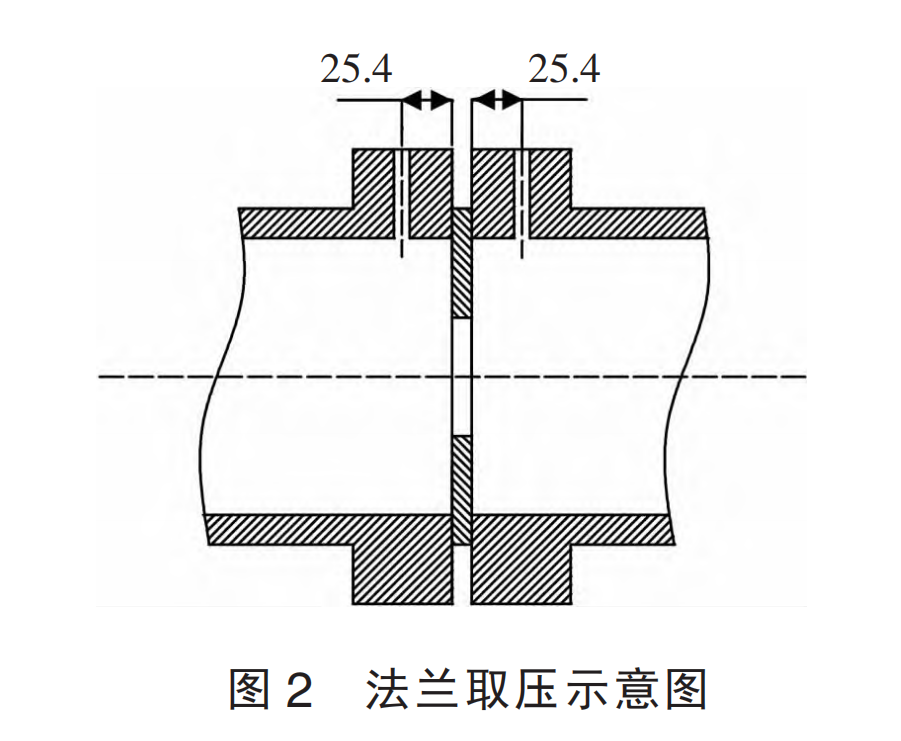

(2)法蘭取壓:法蘭取壓是將取壓口設置在前后專用的取壓法蘭上,取壓口距孔板端面的距離為25.4mm,又稱為一英寸取壓法。法蘭取壓示意圖如圖2所示。

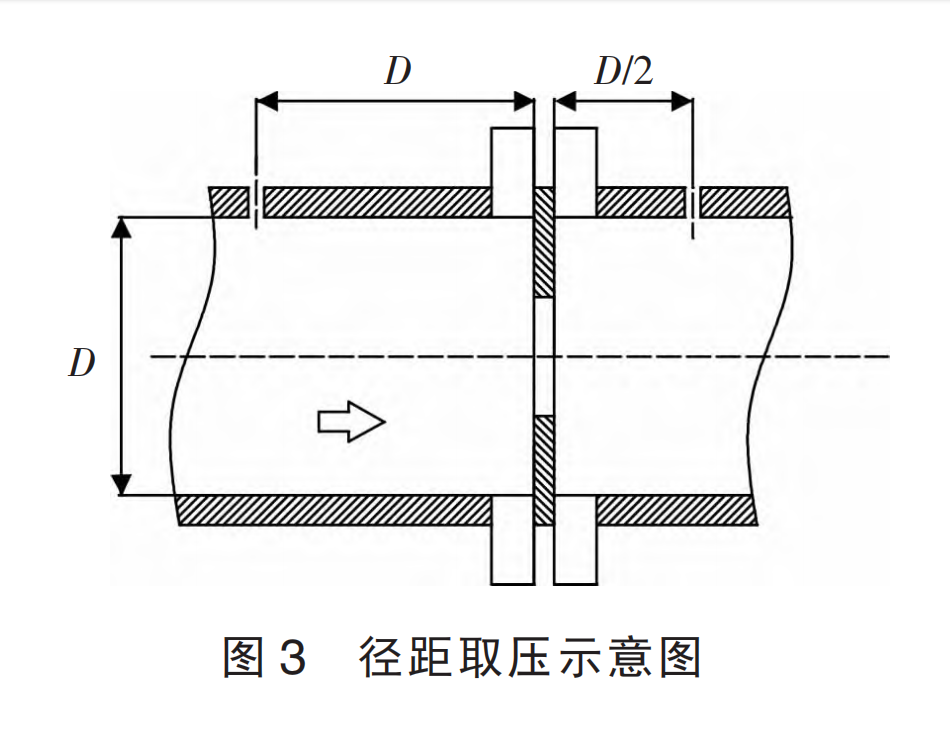

(3)徑距取壓:徑距取壓是指將取壓口設置在孔板上游或下游側的管壁上,上游取壓口距離孔板端面的距離為D,下游取壓口距離孔板端面的距離為D/2,又稱D-D/2取壓。徑距取壓示意圖如圖3所示。


在GB/T2624.2-2016《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量第2部分:孔板》中規定孔板流量計取壓方式的極限分別為:

(1)角接取壓或D和D/2取壓:

①d≥12.5 mm;②50 mm≤D≤1000 mm;③0.1≤β≤0.75;④0.1≤β≤0.56,ReD>5000;⑤β>0.56,ReD>16000β2 。

(2)法蘭取壓:

①d≥12.5 mm;②50 mm≤D≤1000 mm;③0.1≤β≤0.75;④ReD≥5000且ReD≥170β2D。

從上面的極限條件可以看出,在大多數情況下孔板流量計使用這3種取壓方式都是可以的,但是在工程應用中,存在諸多的限制條件,并沒有將各種取壓方式的優缺點及適用條件做清晰的解釋。正因?yàn)榭装辶髁坑?jì)的取壓方式選擇問題缺少可以遵循的明確規定,多數情況下設計人員只能根據經驗選擇取壓方式。
